循环后分析：解剖电池看失效机理

　　电池循环后的拆解分析(Post-Mortem Analysis, PMA)是揭示电池“死亡真相”的关键环节。通过物理和化学手段对失效电池进行“尸检”，可以精准定位容量衰减、内阻增加或安全失效的根本原因(Root Cause)。

　　一、前期准备：无损检测与预处理

　　在切开电池之前，必须先获取其“生前”的z后状态和内部宏观结构信息，避免破坏关键证据。

　　残余性能测试：

　　记录z终的容量、内阻、自放电率。

　　进行微分容量分析(dQ/dV)和微分电压分析(dV/dQ)，通过峰位偏移初步判断是正极损失、负极损失还是活性锂损失。

　　X射线断层扫描 (CT)：

　　目的：三维重构电池内部结构。

　　观察点：极片是否变形/断裂、隔膜是否收缩/穿孔、电解液干涸区域(气穴)、析锂形成的枝晶(高密度区域)、连接处裂纹。

　　优势：无需拆解即可看到内部宏观缺陷，指导后续解剖位置的选择。

　　超声扫描 (SAT)：

　　检测极片与集流体之间的分层(Delamination)情况。

　　二、拆解流程：环境控制是关键

　　核心原则：必须在惰性气体环境(氩气手套箱，H₂O < 0.1 ppm, O₂ < 0.1 ppm)中进行。

　　原因：循环后的电极材料(特别是嵌锂状态的负极)对空气极度敏感，接触空气会瞬间发生副反应，破坏SEI膜，导致分析结果失真。

　　标准步骤：

　　完全放电：将电池放电至0V或安全电压，消除剩余能量，降低拆解风险。

　　外壳去除：移除钢壳/铝壳或软包铝塑膜。

　　卷芯/叠片取出：小心取出电芯主体(Jelly Roll)。

　　清洗：使用高纯度溶剂(如DMC/EC)轻轻清洗电极表面，去除残留电解液和锂盐，切忌过度清洗导致SEI膜脱落。

　　分层拆解：在手套箱内将正极、负极、隔膜分离，并裁剪成不同测试所需的小样。

　　密封转移：将样品装入密封袋或专用转移盒，移至外部实验室进行显微/光谱分析。

　　三、核心失效机理与分析手段对照表

　　这是PMA的核心部分，将现象与检测手段及失效机理对应起来。

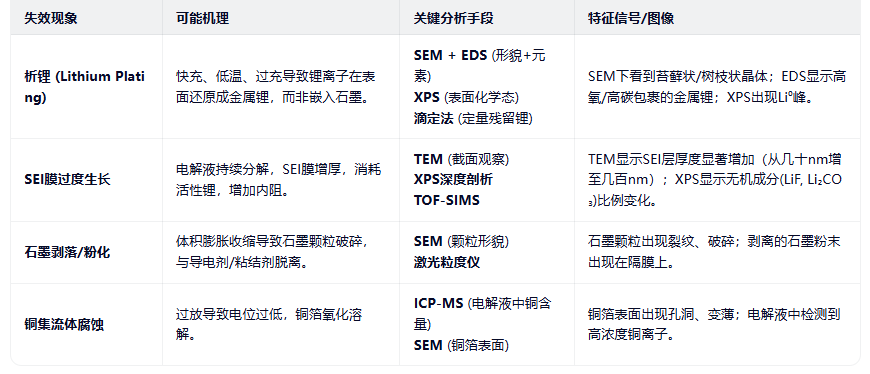

　　1. 负极侧分析 (Anode Side) —— 失效重灾区

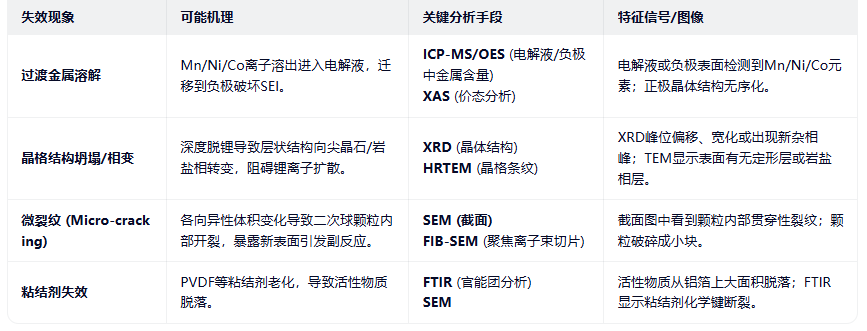

　　2. 正极侧分析 (Cathode Side)

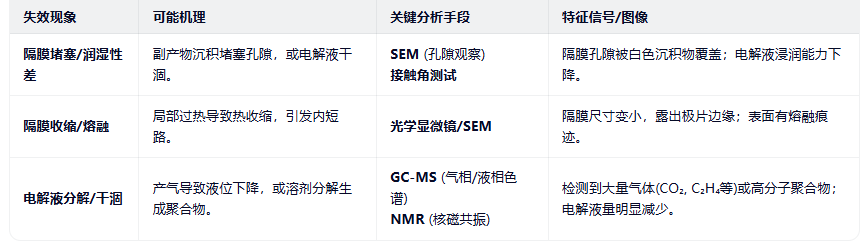

　　3. 隔膜与电解液分析

　　四、前沿分析技术趋势

　　冷冻电镜 (Cryo-EM)：

　　突破：传统电镜的高能电子束会破坏敏感的SEI膜和金属锂。Cryo-EM将样品冷冻至液氮温度，能在原子级分辨率下完整保留SEI膜和析锂的真实形态，是目前解析析锂机理的“金标准”。

　　同步辐射 X射线技术 (Synchrotron X-ray)：

　　突破：利用高通量、高亮度的同步辐射光源，进行原位/非原位的XRD/XAS分析，能极快地追踪充放电过程中晶体结构和价态的微小变化，灵敏度远超实验室设备。

　　AI辅助图像识别：

　　突破：利用深度学习算法自动处理海量的SEM/TEM图像，快速统计裂纹密度、颗粒粒径分布、析锂覆盖率，将人工数天的工作量缩短至几分钟，并提供量化数据。

　　3D FIB-SEM 重构：

　　突破：通过聚焦离子束层层切削并结合SEM成像，重建电极内部的三维微观结构，精确计算孔隙率、曲折度(Tortuosity)和活性物质连通性。

      来源：网络
