动力电池循环测试：从电芯到模组再到电池包

　　动力电池的循环测试是一个从微观材料特性到宏观系统集成的金字塔式验证过程。从电芯(Cell)到模组(Module)再到电池包(Pack)，测试的目的、难点和关注点逐级变化。

　　在2026年的行业背景下，随着钠离子电池的规模化应用和大圆柱/CTP/CTC技术的普及，循环测试不仅关注寿命，更关注热管理效率、一致性衰减和安全边界。

　　一、电芯级 (Cell Level)：基础性能与机理研究

　　这是循环测试的基石，主要目的是评估电化学体系的固有寿命和失效机理。

　　1. 测试目的

　　确定材料的理论循环寿命(如：磷酸铁锂 vs 三元 vs 钠离子)。

　　分析容量衰减曲线(线性衰减区 vs 加速衰减区)。

　　识别失效模式(析锂、SEI膜增厚、活性物质脱落等)。

　　2. 关键测试条件

　　环境：恒温箱控制(通常25℃，也需测试-20℃/45℃极端工况)。

　　充放电策略：

　　标准循环：1C/1C，100% DOD(放电深度)，CC-CV充电。

　　工况模拟：基于用户实际驾驶数据(如WLTC, CLTC工况)进行动态电流加载。

　　不同SOC区间：测试浅充浅放(如20%-80%)对寿命的影响。

　　监测参数：电压、电流、温度、膨胀力(部分高端设备可测)、交流内阻(每N周测一次)。

　　3. 特殊关注点 (2026趋势)

　　析锂检测：通过电压弛豫曲线或微分容量分析(dQ/dV)早期发现析锂风险。

　　钠离子特性：针对钠电池特有的电解液消耗和正极结构坍塌进行专项长循环测试。

　　大数据拟合：利用前500圈数据，通过AI模型预测全生命周期寿命，缩短测试周期。

　　二、模组级 (Module Level)：一致性与热交互

　　模组由多个电芯串并联组成，此阶段的核心不再是单体化学性能，而是“木桶效应”和热耦合。

　　1. 测试目的

　　一致性验证：验证电芯成组后，由于初始容量/内阻差异导致的容量损失(短板效应)。

　　热管理评估：测试模组内部温差( ΔTΔT )对循环寿命的影响。

　　BMS算法验证：验证模组的均衡策略(主动/被动均衡)在长循环中的有效性。

　　2. 关键测试配置

　　连接方式：模拟真实焊接/螺栓连接，引入接触电阻。

　　温控系统：接入液冷板或风道，模拟真实散热条件。

　　传感器布局：在模组关键点(极柱、中心电芯、边缘电芯)布置热电偶。

　　3. 核心测试项目

　　长循环一致性测试：

　　运行数千次循环，监测单体电压离散度。

　　判定标准：当z大单体容量降至额定80%，或单体压差超过阈值(如>50mV)导致BMS保护停机时，测试结束。

　　不同倍率下的温升测试：

　　在高倍率(如3C快充)循环下，监测模组z高温度及内外温差。温差过大(>5℃)会导致电芯老化速率不一致，加速模组失效。

　　动态应力测试：

　　结合振动台，模拟车辆行驶中的机械应力对电气连接的影响(防止循环中因震动导致接触电阻增大、发热加剧)。

　　三、电池包级 (Pack Level)：系统集成与整车工况

　　这是z接近实车应用的测试，关注系统级的热管理、安全策略和复杂工况适应性。

　　1. 测试目的

　　系统热管理效能：验证液冷/风冷系统在真实工况下的均温能力。

　　BMS全功能验证：SOC/SOH估算精度、故障诊断、热失控预警。

　　环境适应性：高低温交变、湿度、盐雾等环境下的循环寿命。

　　安全边界：在极限工况下(过充、过热、短路)系统的响应。

　　2. 关键测试场景

　　整车工况循环 (Drive Cycle)：

　　输入真实的整车负载谱(加速、减速、能量回收、怠速)。

　　模拟不同环境温度(-30℃冷启动循环、45℃高温持续运行)。

　　日历寿命 + 循环寿命复合测试：

　　模拟车辆“白天运行、晚上停放”的真实使用习惯，结合静置自放电和循环衰减。

　　快充循环测试：

　　高频次的大倍率充电(如4C/6C超充)，重点监测析锂风险和热失控临界点。

　　休眠与唤醒测试：

　　验证长期低电量存放或频繁休眠唤醒对电池包整体性能的影响。

　　3. 新技术挑战

　　CTP/CTC结构测试：由于无模组化设计，电芯直接集成在底盘，热扩散测试和局部过热对周围电芯的影响成为循环测试的重点。

　　云端协同：测试数据实时上传云端，利用数字孪生技术对比实车数据，修正实验室模型。

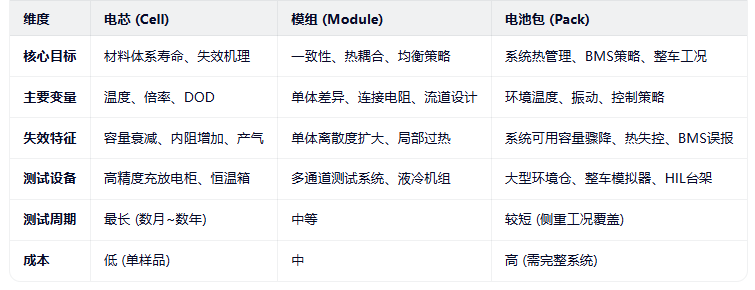

　　四、三级测试对比总结

　　五、循环测试中的关键数据分析指标

　　无论在哪一级别，以下指标是评估循环性能的核心：

　　容量保持率 (Capacity Retention)：

　　CurrentCapacity/InitialCapacity×100%CurrentCapacity/InitialCapacity×100% 。

　　通常以降至80%作为寿命终点(EOL)。

　　直流内阻增长率 (DCR Growth)：

　　内阻增加会导致功率下降和发热增加。通常增长50%-100%视为失效。

　　能量效率 (Energy Efficiency)：

　　放电能量 / 充电能量。效率下降意味着副反应增加或内阻损耗变大。

　　一致性指标 (Consistency Metrics)：

　　电压极差：满充/满放时的z大单体电压差。

　　容量极差：各单体可用容量的z大值与z小值之差。

　　温升特性 (Temperature Rise)：

　　循环过程中的z高温度及温升速率。

　　六、常见陷阱与注意事项

　　“假性”寿命终结：

　　有时容量恢复测试(静置后小电流充放电)显示容量回升，说明之前的容量损失部分是可逆的(如锂离子滞留)。需定期进行容量校准测试。

　　忽视接触电阻：

　　在模组和Pack级，连接片(Busbar)的氧化或松动会导致内阻虚高，误判为电芯老化。需定期紧固或监测连接处温度。

　　温度控制不均：

　　实验室环境箱的温度均匀性若不好，会导致样品间数据离散，无法得出准确结论。

　　数据采样频率：

　　高频工况下(如脉冲测试)，采样频率需达到kHz级才能捕捉到真实的电压响应，否则计算出的内阻不准。
