循环测试中容量跳水的原因分析及排查方法

　　在动力电池循环测试中，“容量跳水”(Capacity Sudden Drop)是指电池容量在经历一段相对平稳的衰减期后，突然发生断崖式下跌的现象。这通常标志着电池内部发生了不可逆的结构性破坏或临界状态的突破，是电池寿命终结(EOL)的前兆，也是研发和质检中需要警惕的信号。

　　一、核心机理：为什么会“跳水”?

　　容量跳水通常不是单一因素造成的，而是多种退化机制累积到临界点后的雪崩效应。主要机理包括：

　　1. 活性锂库存耗尽 (Loss of Lithium Inventory, LLI) —— 常见原因

　　过程：循环过程中，SEI膜不断修复增厚、析锂副反应持续消耗游离的锂离子。

　　临界点：当可移动的“活性锂”总量低于正极材料的嵌锂能力下限，或者不足以覆盖负极表面的SEI膜需求时，可用容量会瞬间崩塌。

　　特征：前期容量衰减缓慢(线性区)，一旦锂库存跌破阈值，容量急剧下降。

　　2. 负极析锂引发的内短路与死锂 (Lithium Plating & Dead Li)

　　过程：快充、低温或高SOC下，锂金属在负极表面沉积。部分锂变成“死锂”(失去电接触)，部分形成枝晶刺穿隔膜。

　　临界点：

　　微短路：枝晶造成轻微内短路，自放电剧增，有效容量被内部漏电流抵消。

　　接触失效：大量死锂堆积导致负极局部阻抗激增，该区域彻底失去活性。

　　特征：常伴随充电电压平台异常、内阻突增、产气严重。

　　3. 正极颗粒破碎与导电网络断裂 (Particle Cracking & Contact Loss)

　　过程：充放电体积膨胀收缩导致正极二次球颗粒内部产生微裂纹，电解液侵入腐蚀，活性物质与导电剂/粘结剂脱离。

　　临界点：当裂纹扩展到一定程度，大块活性物质完全失去电子通道，成为“死区”，不再参与反应。

　　特征：多见于高镍三元或高压实密度材料，常表现为内阻显著增加后的容量跳水。

　　4. 电解液干涸与浸润失效 (Electrolyte Dry-out)

　　过程：长期循环产气、高温挥发或副反应消耗，导致电解液量不足。

　　临界点：电解液无法浸润极片孔隙，离子传输通道被切断，有效反应面积骤减。

　　特征：多见于软包电池或高温循环测试，拆解后可见极片发白、隔膜干枯。

　　5. BMS估算错误或均衡失效 (BMS Estimation Error)

　　非物理原因：电池组中某单体性能严重落后，触发BMS的“短板保护”。虽然其他电芯还有电量，但系统因z低单体到达截止电压而强制停止放电，表现为系统级容量跳水。

　　特征：单体电压离散度极大，重新校准或均衡后容量可能“恢复”(实际是可用区间变窄)。

　　二、系统化排查方法 (Step-by-Step)

　　当发现容量跳水时，应按照“数据诊断 -> 无损检测 -> 有损分析”的逻辑进行排查。

　　第一阶段：数据诊断 (Data Diagnostics)

　　在不拆解电池的情况下，通过电化学数据分析初步定位。

　　dQ/dV (微分容量) 与 dV/dQ (微分电压) 分析 —— 核心手段

　　操作：对低倍率(如0.05C-0.1C)充放电曲线进行微分处理。

　　判据：

　　峰位偏移：若特征峰向高电压移动，通常提示负极容量损失或锂库存损失 (LLI)。

　　峰高降低/消失：若特定氧化还原峰高度显著降低，提示活性物质损失 (LAM)(正极或负极)。

　　峰形变宽：提示极化增大，内阻增加。

　　结论：区分是“没锂了”(LLI) 还是“材料坏了”(LAM)。

　　内阻趋势分析

　　操作：对比跳水前后的直流内阻 (DCR) 和交流内阻 (ACR)。

　　判据：

　　内阻突变式增加(>50%)：通常对应导电网络断裂、接触失效或严重析锂。

　　内阻平缓增加但容量跳水：通常是LLI主导。

　　电压曲线形态对比

　　操作：叠加跳水前后的充放电曲线。

　　判据：

　　充电末端电压提前到达上限：负极嵌锂困难，可能是析锂或负极容量不足。

　　放电末端电压提前到达下限：正极脱锂困难或活性物质损失。

　　平台期缩短或消失：相变过程受阻。

　　自放电率测试

　　操作：满电静置24-48小时，监测电压降。

　　判据：若自放电率异常高(如>5%/天)，强烈暗示微短路(枝晶刺穿隔膜)。

　　第二阶段：无损检测 (Non-Destructive Testing)

　　X-ray / CT 扫描

　　目的：查看内部宏观结构。

　　关注点：极片是否变形、隔膜是否收缩、是否有明显的析锂高密度区、极耳焊接处是否断裂、气袋大小。

　　超声扫描 (SAT)

　　目的：检测分层。

　　关注点：极片与集流体之间、极片与隔膜之间是否存在大面积分层(Delamination)。

　　第三阶段：有损解剖分析 (Post-Mortem Analysis)

　　必须在手套箱中进行!

　　外观与气味

　　观察极片颜色变化(正常石墨为灰黑，析锂处可能发银白;正极发白可能缺锂或分解)。

　　闻气味(刺激性气味可能意味着电解液严重分解产酸)。

　　负极表面观察 (SEM/光学显微镜)

　　找析锂：是否有苔藓状、树枝状晶体?是否有灰色/白色沉积物?

　　找粉化：石墨颗粒是否破碎脱落?

　　正极截面观察 (FIB-SEM)

　　找裂纹：二次球颗粒内部是否有贯穿性裂纹?

　　找脱离：活性物质是否与铝箔分离?

　　电解液残留量测定

　　称重法或卡尔费休滴定，确认是否干涸。

　　成分分析 (XPS, ICP-MS)

　　检测负极表面SEI膜成分(是否过厚、无机成分占比)。

　　检测电解液中过渡金属离子浓度(判断正极溶解情况)。

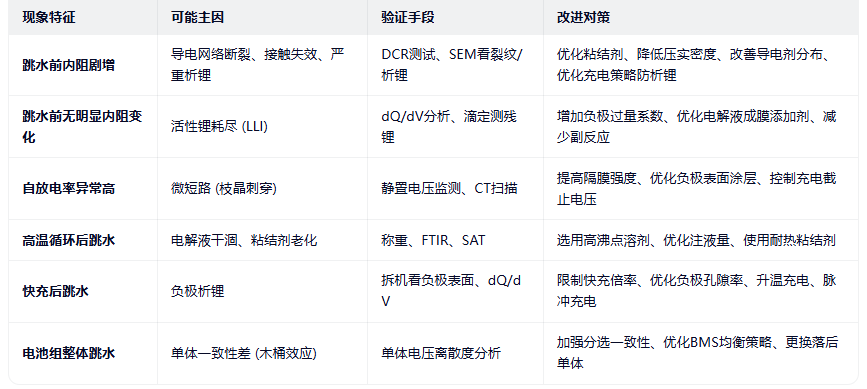

　　三、常见场景与对策矩阵

      来源：网络
