老化电池检测项目与方法有哪些？

　　老化电池检测是指对经过长期使用或循环后的锂离子电池(或其他二次电池)进行系统性评估，以判断其剩余容量、健康状态(SOH)。该检测广泛应用于电动汽车退役评估、储能系统运维、梯次利用筛选及失效分析。

　　核心检测项目与方法

　　1. 容量测试(Capacity Test)—— SOH 基准

　　原理：标准条件下(如 0.5C，25°C)完全放电，测实际容量

　　SOH 计算：

　　标准依据：GB/T 31484-2015、IEC 62660-1

　　注意：需充分静置(≥2h)，避免极化影响

　　SOH < 80% 通常视为寿命终止(EOL)

　　2. 直流内阻(DCIR)测试

　　方法：

　　在特定 SOC(如 50%)下，施加 10–30 秒脉冲电流(如 1C)

　　测电压瞬时变化： R=ΔVIR=IΔV​意义：

　　内阻 ↑ → 功率性能 ↓、发热 ↑

　　析锂早期信号(低温下内阻异常升高)

　　典型增长：老化电池 DCIR 可增加 50–200%

　　3. 交流阻抗(EIS)

　　频率范围：100 kHz – 10 mHz

　　分析重点：

　　高频 intercept → 欧姆阻抗(电解液、接触)

　　中频 semicircle → SEI 膜阻抗(R_SEI)

　　低频 Warburg → 锂离子扩散阻抗

　　优势：无损、可分离老化机理(LLI vs LAM)

　　用于科研或深度诊断，产线较少用。

　　4. 自放电率测试

　　方法：

　　充电至 100% SOC

　　静置 7–30 天(25°C)

　　测容量损失或开路电压(OCV)下降

　　老化影响：微短路(枝晶、金属杂质)导致自放电加速

　　判定：日自放电率 >0.1%/天 需警惕

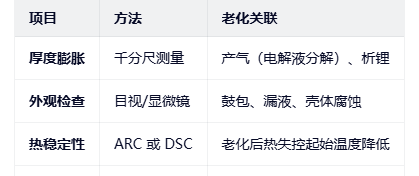

　　5. 物理与安全检测(针对严重老化)

　　低温充电后电压平台(～50 mV)

　　解剖观察负极金属锂沉积

　　NMR / NDP(科研) | 析锂是快充/低温老化的主因 |

　　6. 电化学指纹识别(高级诊断)

　　dQ/dV 曲线分析：

　　对充放电曲线求导，识别相变峰位移/消失

　　LLI：所有峰左移;LAM：特定峰减弱

　　增量容量分析(ICA)：同 dQ/dV，用于 BMS 在线估算

      来源：网络
