铅酸电池老化检测核心指标与方法

　　铅酸电池(Lead-Acid Battery)作为最成熟的二次电池技术，广泛应用于汽车启动(SLI)、不间断电源(UPS)、电动叉车、储能系统等领域。其老化(Aging)主要表现为容量衰减、内阻增大、失水、硫酸盐化、板栅腐蚀等，直接影响系统可靠性。

　　(1)开路电压(OCV)检测 —— 快速初筛

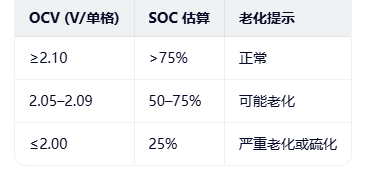

　　原理：OCV 与荷电状态(SOC)近似线性(见下表)

　　操作：静置 ≥2 h 后测量端电压

　　局限：仅反映 SOC，不能直接判断 SOH(健康状态)

　　(2)容量测试(核对性放电) —— 金标准

　　方法：以 0.1C 或 0.05C 恒流放电至终止电压(1.80 V/单格)

　　标准要求(YD/T 799)：

　　新电池：100% 额定容量

　　报废阈值：≤80% 额定容量

　　周期：

　　UPS 电池：每年 1 次

　　通信基站：每 3 年 1 次(或在线监测替代)

　　注意：放电后需及时充足电，避免加剧硫化

　　(3)内阻/电导测试 —— 无损快速评估

　　原理：老化 → 内阻 ↑(干涸、腐蚀、接触不良)

　　设备：

　　手持式电导仪(如 Midtronics, Hioki BT3563)

　　交流内阻测试仪(1 kHz)

　　判定标准(相对值法)：

　　内阻 增加 ≥50% vs 初始值 → 老化预警

　　内阻 增加 ≥100% → 建议更换

　　优势：无需放电，可在线检测(UPS/通信电源运行中测)

　　(4)比重检测(仅富液式)

　　工具：吸式比重计或折射仪

　　正常范围：充满电时 1.265–1.285 g/cm³(25℃)

　　老化表现：

　　比重偏低且充电后不升 → 硫化

　　单格间差异 >0.05 → 落后电池

　　VRLA 电池无法测比重(电解液吸附在隔板中)

　　(5)温度与浮充电压监测(在线)

　　异常信号：

　　浮充电压 >2.27 V/单格(25℃)→ 可能干涸

　　电池表面温度 >环境温度 5℃ → 内部微短路或劣化

　　建议：部署 BMS 或电池监控系统(如 Vertiv, Eaton)

      来源：网络
