纽扣电池组装与测试流程、关键步骤及注意事项

　　一、纽扣电池基本结构与材料

　　1. 典型结构(以锂锰电池CR2032为例)

　　正极：二氧化锰(MnO₂)与导电剂、粘结剂混合涂层。

　　负极：锂金属片(Li)。

　　隔膜：聚丙烯(PP)或聚乙烯(PE)多孔膜。

　　电解液：含锂盐(如LiClO₄)的有机溶剂(EC+DMC)。

　　外壳：不锈钢壳体(正极壳+负极盖)，密封圈(尼龙或聚丙烯)。

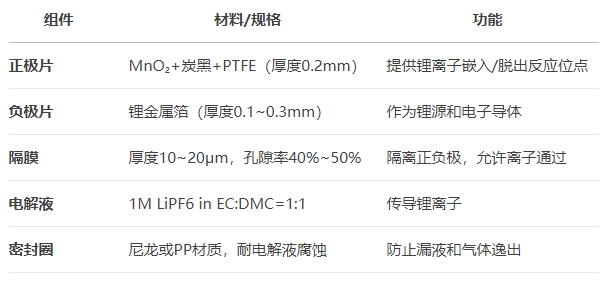

　　2. 材料清单

　　二、组装工艺流程

　　1. 正极制备

　　混料：将MnO₂、导电炭黑、PTFE粘结剂按比例(如90:5:5)混合。

　　涂布：均匀涂覆在铝箔集流体上，烘干后裁切成圆片(直径与电池匹配)。

　　2. 负极制备

　　锂片冲压：将锂金属箔冲压成圆片，表面清洁(去除氧化层)。

　　3. 叠片与封装

　　层叠顺序：正极壳→正极片→隔膜→锂片→弹簧片(可选)→负极盖。

　　注液：在干燥房(露点<-40℃)中注入电解液(约0.1~0.3mL)。

　　密封：通过机械压合或激光焊接密封外壳，确保气密性。

　　4. 关键工艺控制点

　　湿度控制：组装环境湿度需<1%RH，防止锂与水反应。

　　压力控制：封装压力通常为5~10MPa，避免隔膜破裂或接触不良。

　　三、性能测试项目与方法

　　1. 基本电性能测试

　　开路电压(OCV)：

　　使用万用表测量电池电压(CR2032标称电压3.0V，实际范围2.8~3.3V)。

　　内阻测试：

　　交流阻抗法(1kHz下内阻应<10Ω)。

　　容量测试：

　　恒流放电(如0.2C至2.0V截止)，计算实际容量(CR2032标称容量220mAh)。

　　2. 安全性与可靠性测试

　　短路测试：

　　正负极短接24小时，要求无起火、爆炸，温度<150℃。

　　高温存储：

　　85℃环境下存储7天，容量衰减率≤5%。

　　跌落测试：

　　1米高度自由跌落至混凝土地面，外壳无破裂、漏液。

　　3. 环境适应性测试

　　低温性能：

　　-20℃下以0.1C放电，容量≥标称值的70%。

　　湿热循环：

　　40℃/95%RH条件下循环48小时，电压恢复率≥95%。

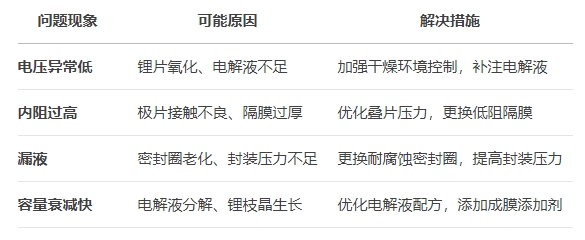

　　四、常见问题与解决方案

　　五、设备与工具推荐

　　组装设备：

　　手套箱(惰性气体保护)、精密冲压机、自动注液机、激光封口机。

　　测试仪器：

　　电池测试系统(如新威BTS-5V10mA)、内阻测试仪(HIOKI BT3564)、高低温试验箱。

　　六、质量控制标准

　　外观检测：无划痕、锈蚀，尺寸符合公差(如CR2032直径20mm±0.2mm)。

　　电性能一致性：同一批次电池容量偏差≤5%，电压偏差≤±0.05V。

　　安全认证：通过UN38.3(航空运输)、IEC 60086(国际标准)等认证。

　　七、环保与安全注意事项

　　锂金属处理：

　　操作时佩戴防腐蚀手套，废料浸泡在矿物油中防止自燃。

　　电解液处理：

　　使用密闭容器储存，废弃电解液按危险废物处置。

　　生产环境：

　　配备防爆通风系统，避免有机溶剂蒸气聚集。
