锂离子电池CT测试原理、流程、应用场景及数据分析方法

　　一、CT测试原理与目的

　　1. 基本原理

　　X射线断层扫描：通过多角度X射线穿透电池，采集投影数据并重建三维结构。

　　空间分辨率：微米级(μCT)至纳米级(nano-CT)，可解析电极孔隙、裂纹、锂枝晶等微观特征。

　　2. 测试目的

　　结构分析：观察电极涂层均匀性、隔膜形变、集流体腐蚀等。

　　缺陷检测：定位内部短路、极片褶皱、电解液分布不均。

　　循环老化研究：追踪充放电过程中体积变化、锂沉积行为。

　　二、测试流程与设备

　　1. 样品准备

　　全电池测试：保持电池封装状态(需确保外壳对X射线透明或低吸收，如铝塑膜软包电池)。

　　半电池/极片测试：拆卸后单独扫描电极或隔膜(需惰性环境保护活性材料)。

　　2. 设备配置

　　微米CT(μCT)：

　　分辨率：1~50 μm(适合宏观结构分析，如极片对齐度)。

　　设备示例：Bruker SkyScan 1272、ZEISS Xradia 520 Versa。

　　纳米CT(nano-CT)：

　　分辨率：<100 nm(观察锂枝晶、SEI膜微观形貌)。

　　设备示例：ZEISS Xradia 810 Ultra。

　　3. 扫描步骤

　　固定样品：将电池置于旋转台，调整位置使X射线穿透感兴趣区域(ROI)。

　　参数设置：

　　电压：40~100 kV(根据电池尺寸和材料密度调整)。

　　电流：50~200 μA。

　　曝光时间：0.1~2秒/投影，总投影数≥1000张(180°旋转)。

　　数据采集：自动旋转样品并采集投影图像。

　　三维重建：使用软件(如NRecon、Avizo)生成横截面及三维模型。

　　三、数据分析与典型应用

　　1. 关键分析内容

　　孔隙率计算：通过阈值分割量化电极孔隙分布(如石墨负极孔隙率约20%~30%)。

　　缺陷量化：测量裂纹长度、锂枝晶体积占比等。

　　动态演化：对比循环前后三维结构变化(如硅负极膨胀率>300%)。

　　2. 应用案例

　　案例1：锂枝晶生长监测

　　现象：循环后电池内阻升高。

　　CT结果：负极表面锂枝晶穿透隔膜，导致微短路。

　　案例2：电极涂层均匀性优化

　　现象：电池容量一致性差。

　　CT结果：正极涂层厚度偏差>10%，通过调整涂布工艺改善。

　　四、注意事项与挑战

　　1. 样本限制

　　金属外壳干扰：钢壳/铝壳电池需局部切割或使用高能CT(降低信噪比)。

　　辐射损伤：长时间扫描可能降解有机电解液或隔膜(需控制剂量)。

　　2. 数据处理挑战

　　伪影消除：

　　金属伪影(如集流体)：采用迭代重建算法(SIRT)或双能CT技术。

　　运动伪影：优化扫描速度或使用动态冻结技术。

　　图像分割：复杂结构的自动识别需结合AI算法(如U-Net深度学习模型)。

　　3. 安全与操作

　　电池状态：测试前放电至安全电压(如3.0V以下)，防止短路风险。

　　惰性环境：若需拆卸电池，需在手套箱(Ar气氛)中操作，避免电极氧化。

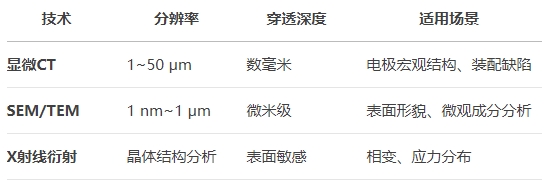

　　五、CT与其他检测技术对比

　　六、未来技术趋势

　　原位CT：在充放电过程中实时扫描，揭示动态失效机制(需定制电化学腔体)。

　　多模态联用：结合X射线荧光(XRF)或拉曼光谱，同步获取成分与结构信息。

　　AI驱动分析：自动化缺陷识别与寿命预测，提升检测效率。
