阻燃材料测试全解析：标准、方法及常见问题解决方案

　　阻燃材料在电子电器、建筑装饰、交通运输等领域的应用需求激增，全球市场规模预计2025年将突破800亿美元。然而，材料阻燃性能不达标可能导致火灾蔓延风险，因此精准测试成为质量控制的核心环节。本文系统梳理主流测试标准、实验方法及典型失效案例，为企业提供技术合规指南。

　　一、阻燃性能核心测试方法

　　1.1 燃烧行为测试(火焰传播评估)

　　垂直燃烧试验(UL94 V-0/V-1/V-2)

　　样品尺寸：125mm×13mm×厚度

　　火焰施加：两次10秒点火，记录余燃时间及熔滴现象

　　判定标准：

　　水平燃烧试验(UL94 HB)

　　燃烧速率要求：厚度3-13mm材料，燃烧速度≤40mm/min

　　1.2 极限氧指数(LOI)测定

　　测试原理：材料在氮氧混合气中维持燃烧的z低氧气浓度

　　关键参数：

　　普通聚合物：LOI<21%(空气中氧气占比)

　　阻燃材料：LOI>26%(如PP+阻燃剂可达32%)

　　仪器配置：氧指数仪(精度±0.2%)、玻璃燃烧筒、试样夹持器

　　1.3 烟密度与毒性测试

　　烟密度等级(SDR)：通过烟箱法(GB/T8323)测量光透射率衰减

　　毒性气体分析：检测CO、HCN、HCl等释放量(如EN 45545-2铁路材料标准)

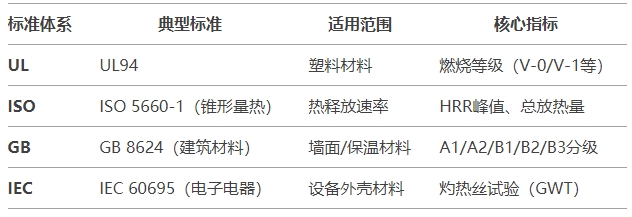

　　二、国际与国内测试标准对照

　　三、常见失效问题与优化方案

　　3.1 阻燃性能不达标原因分析

　　配方设计缺陷：

　　阻燃剂添加量不足(如磷系阻燃剂需15-30%负载量)

　　协效剂缺失(如Sb₂O₃与卤系阻燃剂配比1:3)

　　加工工艺问题：

　　挤出温度过高导致阻燃剂分解(如氢氧化镁>200℃失水)

　　材料分散不均(粒径>5μm时阻燃效率下降40%)

　　3.2 解决方案

　　复配技术：采用“膨胀型阻燃体系”(如APP/PER/MEL=3:1:1)

　　表面处理：对阻燃剂进行硅烷偶联改性，提升界面结合力

　　工艺优化：双螺杆挤出机分段温控(如160-190-210℃梯度升温)

　　四、行业应用案例(数据驱动)

　　案例1：新能源汽车电池包壳体材料

　　问题：PA66+30%玻纤材料UL94测试仅达HB级

　　改进：添加18%红磷母粒+5%纳米黏土

　　结果：通过V-0级，灼热丝起燃温度(GWIT)提升至850℃

　　案例2：建筑用聚氨酯保温板

　　问题：GB8624等级未达B1级(燃烧增长速率指数>250 W/s)

　　改进：引入反应型磷系阻燃剂(添加量22%)

　　结果：燃烧增长率指数降至180 W/s，烟密度等级SDR<75

　　五、测试设备选型与实验室建设建议

　　基础配置：

　　垂直/水平燃烧试验箱(符合ISO 1210)

　　氧指数仪(ASTM D2863标准)

　　烟密度测试系统(配备激光光源与光电传感器)

　　智能化升级：

　　红外热成像仪(实时监测燃烧温度场)

　　气相色谱-质谱联用(GC-MS)用于毒性气体分析
