恒功率测试如何影响电池寿命？

　　恒功率测试(Constant Power, CP) 对电池寿命的影响机制与传统的恒流(CC)测试有显著不同。虽然两者都是充放电循环，但恒功率模式独特的“电压降、电流升”动态特性，会在电池的热管理、极化效应和末端应力方面施加更严苛的条件，从而以特定的方式加速或改变电池的衰减路径。

　　下面是恒功率测试影响电池寿命的深度分析：

　　1. 核心机制：末期大电流的“雪崩效应”

　　在恒功率放电过程中，随着电池电量消耗，端电压( VV )自然下降。为了维持功率恒定( P=V×IP=V×I )，系统必须强制增大电流( II )。

　　现象：在放电的z后阶段(低SOC区)，电压z低，所需的补偿电流z大。

　　后果：电池在z虚弱(低电量、高内阻)的时候，被迫承受z大的电流负载。这与恒流测试(全程电流一致)形成鲜明对比。

　　2. 具体寿命影响维度

　　A. 热老化加速(Thermal Aging)—— 显著的影响

　　焦耳热剧增：产热公式为 Q=I2RQ=I2R 。在恒功率放电末期，电流 II 显著增大，而低SOC下电池内阻 RR 通常也较大。两者的叠加导致末期产热呈指数级上升。

　　局部热点：这种集中发热容易导致电池内部出现温度梯度，产生局部热点(Hotspots)。

　　寿命损伤：高温会加速电解液分解、SEI膜增厚以及正极材料的相变。如果散热系统设计不当，恒功率循环导致的累积热损伤远高于同平均倍率的恒流循环。

　　B. 机械应力与颗粒破碎(Mechanical Stress)

　　深度嵌锂/脱锂速率不均：末期的大电流迫使锂离子以极高的速率嵌入或脱出晶格。

　　应力集中：这种快速的体积膨胀/收缩会在活性材料颗粒内部产生巨大的机械应力，导致微裂纹(Micro-cracking)的产生和扩展。

　　后果：颗粒破碎会导致活性物质与导电剂接触失效(容量损失)，并暴露新的表面消耗电解液生成新的SEI膜(阻抗增加)。

　　C. 负极析锂风险(Lithium Plating)

　　过电位飙升：在低温或高倍率恒功率放电/充电的末期，由于电流极大，负极表面的电化学极化和浓差极化急剧升高，导致负极电位可能降至锂沉积电位以下( <0V<0V vs. Li/Li+)。

　　不可逆损伤：这会引发析锂，不仅消耗活性锂导致容量永久衰减，形成的锂枝晶还可能刺穿隔膜引发短路，严重威胁安全性。

　　对比：恒流测试若设定电流适中，可能全程无析锂;但同样的平均功率下，恒功率模式的末期峰值电流可能触发析锂。

　　D. “有效循环深度”的差异

　　提前截止：由于末期电压崩塌快(大电流拉低电压)，恒功率测试往往比恒流测试更早触及截止电压。

　　浅循环效应?：从单次看，放出的容量可能较少(浅充浅放通常有利于寿命)。

　　但是：为了达到相同的总能量吞吐量(Ah throughput)，需要进行更多次的循环。且每次循环都经历了“大电流冲击”，这种高频次的高倍率脉冲应力往往抵消了浅循环带来的益处，甚至导致寿命更短。

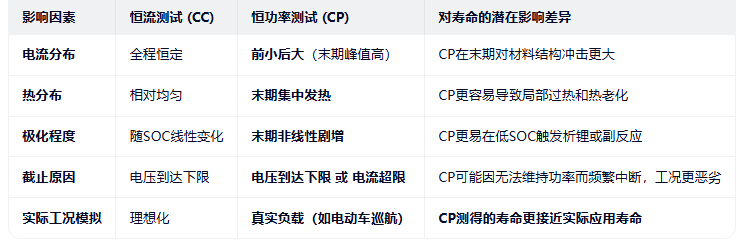

　　3. 恒功率 (CP) vs. 恒流 (CC) 对寿命影响的对比

　　4. 工程启示：为什么这很重要?

　　A. 修正寿命预测模型

　　如果仅使用恒流循环数据来预测电动车电池寿命，往往会过于乐观。因为真实驾驶中(尤其是定速巡航或爬坡)，电池经常处于恒功率需求下，末期的电流冲击是恒流测试无法覆盖的。

　　结论：基于恒功率测试建立的寿命模型(Life Model)更具参考价值。

　　B. 优化BMS策略

　　了解恒功率对寿命的损害机制后，BMS(电池管理系统)可以采取保护策略：

　　功率限制(Derating)：当检测到电池处于低SOC或高温时，主动降低允许的z大输出功率，避免进入“末期大电流”区域，从而延长寿命。

　　热管理介入：在预测到即将进行长时恒功率输出时，提前加强冷却系统功率。

　　C. 电池选型与设计

　　对于主要工作在恒功率场景的应用(如无人机、电动工具)，应优先选择高倍率型电池(低内阻、厚电极涂层优化)，而非单纯追求高能量密度。

　　这类电池需要更强的散热设计和更稳定的电极结构以抵抗末期的大电流冲击。

      来源：网络
