恒流恒压充放电法：采用标准充放电程序进行循环测试

　　恒流恒压充放电法(Constant Current-Constant Voltage, 简称 CC-CV) 是目前锂离子电池测试、生产化成以及实际应用中标准、通用的充放电策略。它模拟了电池在真实使用场景下的能量吞吐过程，是评估电池容量、循环寿命、库伦效率以及能量密度的基石。

　　1. 核心流程：两阶段充电 + 单阶段放电

　　阶段一：恒流充电(CC, Constant Current)

　　操作：以设定的恒定电流(如 0.5C, 1C)对电池充电。

　　现象：电池电压随时间线性(或近似线性)上升，容量快速累积。

　　目的：快速将电池充至接近满电状态(通常达到截止电压，如三元锂 4.2V，磷酸铁锂 3.65V)。此阶段贡献了约 70%-90% 的总容量。

　　终止条件：当电池端电压达到预设的充电截止电压 ( Vcut−offVcut−off​ ) 时，转入下一阶段。

　　阶段二：恒压充电(CV, Constant Voltage)

　　操作：保持电压恒定在 Vcut−offVcut−off​ ，电流随电池内部极化减小而自然衰减。

　　现象：电流呈指数下降趋势。随着电池内部锂离子嵌入位点逐渐饱和，嵌入阻力增大，电流越来越小。

　　目的：“涓流补电”。消除浓差极化，确保锂离子充分嵌入晶格深处，使电池达到真正的 100% 满电状态(SOC=100%)。

　　终止条件：当充电电流衰减至设定的截止电流(通常为 0.05C 或 0.01C，即“转灯电流”)时，充电彻底结束。

　　阶段三：恒流放电(CC Discharge)

　　操作：通常只采用恒流模式(部分精密测试也会加 CV 放电，但较少见)，以恒定电流放电至放电截止电压。

　　目的：测量电池在该工况下的实际可释放容量。

　　终止条件：电压降至下限(如 2.5V 或 2.8V)。

　　2. 关键评估指标

　　通过标准的 CC-CV 循环测试，可以获取以下核心性能数据：

　　A. 实际容量 (Actual Capacity)

　　定义：在特定倍率下，从满电状态放电至截止电压所释放的电量(mAh 或 Ah)。

　　意义：验证电池是否达到设计标称容量。CC 阶段决定了快充能力，CV 阶段决定了满电容量的一致性。

　　B. 库伦效率 (Coulombic Efficiency, CE)

　　公式： CE=(放电容量/充电容量)×100%CE=(放电容量/充电容量)×100%意义：

　　首圈效率：反映首次循环中因形成 SEI 膜消耗的不可逆锂量。

　　循环效率：长期循环中，若 CE < 99.9%，说明存在持续的副反应(如电解液分解、析锂)，预示寿命将快速衰减。

　　C. 能量密度与平均电压

　　计算：通过对 V−tV−t 或 V−QV−Q 曲线积分得到总能量(Wh)。

　　意义：评估电池在实际工况下的做功能力。CV 阶段虽然容量占比小，但对提升平均工作电压和总能量有贡献。

　　D. 循环寿命 (Cycle Life)

　　方法：重复进行数百甚至数千次 CC-CV 循环。

　　判定：当放电容量衰减至初始容量的 80%(或其他阈值)时的循环次数。

　　意义：这是电池质保和梯次利用的直接依据。

　　3. 为什么要引入“恒压(CV)”阶段?

　　如果只使用恒流(CC)充电直到电压截止就停止，会带来严重问题：

　　容量虚低：由于大电流下的欧姆极化和浓差极化，电池表面电压虽已达到截止值，但内部晶格并未填满。直接停止会导致电池实际 SOC 可能只有 80%-90%。

　　一致性差：不同内阻的电池在纯 CC 模式下，达到截止电压的时间不同，导致组间容量差异巨大。

　　过充风险：若为了提高容量而提高 CC 截止电压，极易导致过充、析锂甚至热失控。

　　CV 阶段的作用就是让电流慢慢减小，给锂离子足够的时间扩散到颗粒内部，在不提高电压(保证安全)的前提下，把电“喂”饱。

　　4. 参数设置对测试结果的影响

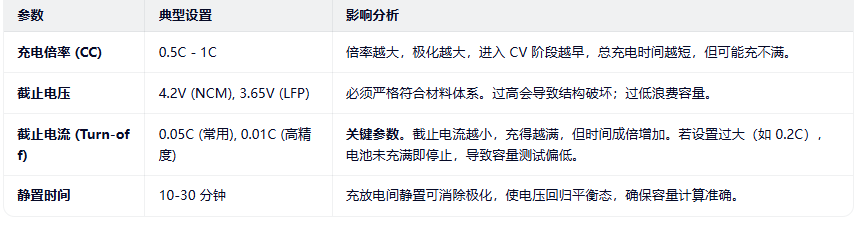

　　在进行标准测试时，参数的选择直接影响数据的可比性：

　　5. 与其他分析方法的关联

　　CC-CV 测试产生的原始数据(电压、电流、时间、容量)是其他高级分析方法的基础：

　　生成 V−QV−Q 曲线：直接来自 CC-CV 数据，用于观察电压平台。

　　微分容量分析 (dQ/dV)：对 CC-CV 的 V−QV−Q 数据进行微分处理，提取相变峰。

　　老化轨迹：通过对比第 1 圈和第 1000 圈的 CC-CV 曲线形状变化(如 CV 阶段时间变长、平台电压降低)，定性判断老化模式(是活性锂损失还是内阻增加)。

　　6. 局限性与注意事项

　　测试时间长：尤其是小电流截止的 CV 阶段，可能占据总充电时间的 30%-40%，不适合快速筛选海量样品。

　　非工况模拟：实际电动车运行中负载是动态变化的，严格的 CC-CV 是一种理想化的实验室标准，不能完全代表复杂路况下的表现(需结合 HPPC 或工况循环测试)。

　　温度敏感性：低温下离子扩散慢，CV 阶段会显著延长，甚至电流无法降至截止值导致充电超时;高温下副反应加速，影响寿命评估准确性。

      来源：网络
