循环后电极形貌分析技术及注意事项

　　循环后电极形貌分析是揭示电池失效机理、验证寿命预测模型以及指导材料改性的“金标准”手段。通过对比循环前后电极微观结构的变化，可以直观地看到物理损伤和化学副反应的痕迹。

　　一、核心关注点：我们要看什么?

　　在显微镜下，主要寻找以下四类关键变化，它们直接对应电池的宏观性能衰减：

　　1. 颗粒裂纹与破碎 (Particle Cracking & Fracture)

　　现象：活性物质颗粒(特别是高镍三元、硅基负极)表面出现微裂纹，甚至完全粉碎。

　　成因：锂离子嵌入/脱出引起的体积膨胀/收缩(各向异性应力)，导致颗粒内部产生机械疲劳。

　　后果：

　　电接触丧失：裂纹使颗粒内部与导电剂/粘结剂断开，形成“死区”，容量下降。

　　新表面暴露：裂纹暴露出新鲜表面，持续消耗电解液生成新的SEI/CEI膜，导致阻抗增加和电解液干涸。

　　2. 界面膜演化 (SEI/CEI Evolution)

　　负极 (SEI)：

　　正常：均匀、致密、薄层(几十纳米)。

　　异常：膜层过厚、疏松多孔、呈“花椰菜”状堆积。这通常意味着持续的副反应和活性锂消耗。

　　析锂：表面出现苔藓状、树枝状或针状的金属锂沉积(这是z危险的信号)。

　　正极 (CEI)：

　　正极表面也会形成类似的钝化膜。过厚的CEI会阻碍锂离子传输，增加界面阻抗。

　　3. 结构坍塌与相变 (Structural Collapse & Phase Transition)

　　现象：颗粒表面出现非晶化层，或者层状结构转变为尖晶石/岩盐相(常见于高镍正极)。

　　特征：在高分辨图像下，晶格条纹模糊或消失，表面出现明显的重构层。

　　后果：锂离子扩散通道被阻断，容量不可逆损失。

　　4. 粘结剂失效与导电网络破坏

　　现象：粘结剂(如PVDF, SBR)从颗粒表面脱落、断裂或发生溶胀;导电剂(炭黑、CNT)团聚或与活性物质分离。

　　后果：电极整体导电性下降，内阻急剧升高，极片可能出现分层(Delamination)。

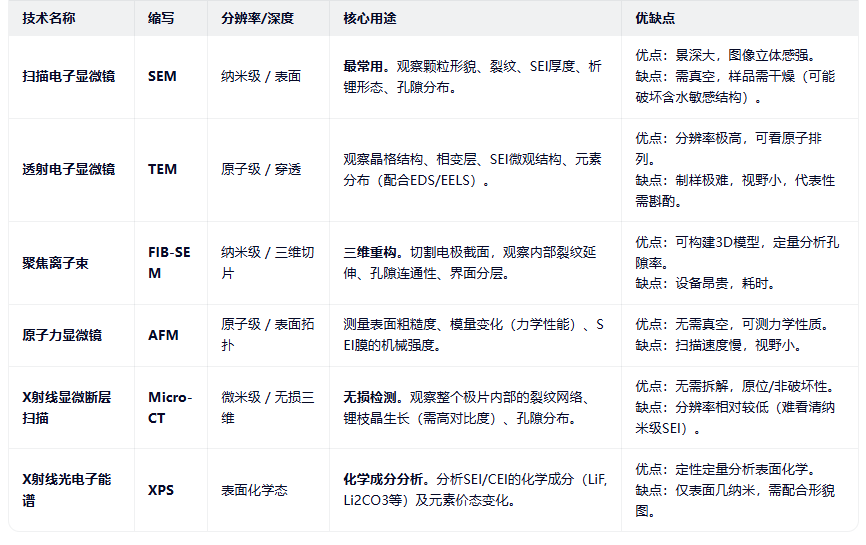

　　二、常用表征技术工具箱

　　不同的显微技术适用于不同尺度和深度的分析，通常需要多尺度联用：

　　三、典型失效模式的形貌特征图谱

　　在实际分析报告中，通常会看到以下典型的形貌描述：

　　1. 正极侧(以三元/铁锂为例)

　　微裂纹网络：二次球颗粒(由一次颗粒团聚而成)沿晶界开裂，一次颗粒散落。

　　判读：循环应力过大，粘结剂粘结力不足。

　　表面重构层：颗粒表面包裹着一层非晶或岩盐相外壳(厚度5-20nm)。

　　判读：高电压或高温导致的过渡金属溶解和相变。

　　过渡金属沉积：在隔膜或对侧负极表面发现Mn, Ni, Co等元素的沉积物。

　　判读：正极溶解，迁移至负极破坏SEI。

　　2. 负极侧(以石墨/硅碳为例)

　　SEI增厚与粉化：表面覆盖厚厚的、不均匀的沉积物，甚至堵塞孔隙。

　　判读：电解液分解严重，活性锂持续消耗。

　　锂枝晶/苔藓锂：

　　枝晶：针状，尖锐，易刺穿隔膜。

　　苔藓：多孔海绵状，比表面积大，易与电解液反应。

　　判读：低温充电、大倍率充电或负极过量不足。

　　硅颗粒粉碎：硅颗粒爆裂成粉末，与导电剂完全分离，周围形成巨大的空洞。

　　判读：硅的体积膨胀效应未得到有效缓冲。

　　3. 界面与整体

　　极片分层：活性物质层与集流体(铜箔/铝箔)之间出现缝隙或完全剥离。

　　判读：粘结剂失效，气体产生(产气)。

　　集流体腐蚀：铜箔表面变黑、粗糙或有孔洞。

　　判读：过放导致铜溶解，或电解液杂质腐蚀。

　　四、分析流程与注意事项

　　为了获得准确可靠的结论，必须遵循严格的样品处理流程：

　　取样 (Sampling)：

　　必须在手套箱(水氧含量<0.1 ppm)中拆解电池，取出极片。

　　严禁接触空气!空气中的水分和氧气会瞬间破坏敏感的SEI膜和锂枝晶，导致假象。

　　清洗 (Washing)：

　　使用无水溶剂(如碳酸二甲酯 DMC 或 碳酸乙烯酯 EC/DMC混合液)轻轻漂洗，去除残留电解液。

　　注意：清洗过度可能会洗掉部分疏松的SEI，需控制时间和力度。

　　干燥 (Drying)：

　　在真空条件下室温或低温干燥，避免高温破坏结构。

　　封装与转移 (Transfer)：

　　使用专用密封转移盒，将样品从手套箱无缝转移至显微镜进样口，确保全程隔绝空气。

　　对照实验 (Control)：

　　必须同时分析未循环的原始电极作为对照组，以区分制造缺陷和循环损伤。
