燃料电池堆性能测试项目、方法和关键指标

　　燃料电池堆(Fuel Cell Stack)性能测试是评估其作为发电装置的效率、稳定性、耐久性和实际应用潜力的关键环节。测试通常在专用的燃料电池测试台(Test Station)上进行，模拟真实工作条件。

　　下面是燃料电池堆(以质子交换膜燃料电池 PEMFC 为例)的主要性能测试项目、方法和关键指标：

　　一、 基础性能测试

　　1. 极化曲线 (Polarization Curve) —— 核心性能图

　　目的：全面反映燃料电池堆在不同电流密度下的电压输出能力，是评价其整体性能的“指纹”。

　　测试方法：

　　将电堆安装在测试台上，连接氢气(阳极)、空气或氧气(阴极)、冷却系统。

　　设定恒定的操作条件：温度(如 65-80°C)、气体压力(如 1.5 bar)、气体湿度(如 100% RH)、气体流量(化学计量比)。

　　从开路电压 (OCV) 开始，逐步增加电流密度(如 0.1 A/cm² 步进)，在每个电流点稳定后记录电压。

　　绘制 电压 (V) vs. 电流密度 (A/cm²) 曲线。

　　曲线三区分析：

　　活化极化区(低电流密度)：电压快速下降，主要由电极反应动力学(尤其是氧还原反应ORR)的活化能垒决定。

　　欧姆极化区(中电流密度)：电压线性下降，主要由质子交换膜、气体扩散层、双极板等的欧姆电阻引起。

　　浓差极化区(高电流密度)：电压急剧下降，因反应物(O₂)供应不足或产物(水)排出不畅导致传质限制。

　　关键参数：

　　OCV(理想应接近 1.0-1.2 V，过低表明膜漏气或短路)。

　　峰值功率密度(W/cm²)。

　　2. 功率密度曲线 (Power Density Curve)

　　目的：直接反映电堆的输出功率能力。

　　方法：在获取极化曲线的同时，计算每个点的功率(P = V × I)，绘制 功率密度 (W/cm²) vs. 电流密度 (A/cm²) 曲线。

　　关键参数：z大功率密度。

　　二、 动态与稳定性测试

　　1. 恒电流/恒电压耐久测试 (Durability Test)

　　目的：评估电堆在长期运行下的性能衰减速率。

　　方法：

　　在设定的恒定电流密度(如 0.8 A/cm²)或恒定电压(如 0.6 V)下连续运行。

　　记录电压或电流随时间的变化。

　　测试时间可从几十小时到数千小时。

　　关键指标：

　　电压衰减速率(mV/h 或 %/h)。

　　分析衰减原因(催化剂中毒、碳腐蚀、膜降解、密封失效等)。

　　2. 动态工况模拟测试

　　目的：模拟实际应用(如汽车启停、变载)下的性能。

　　方法：

　　按照预设的工况循环(如 DOE 汽车循环、自定义变载谱)改变电流负载。

　　记录电压、温度、压力等参数的动态响应。

　　关注点：响应速度、电压波动、水热管理能力。

　　3. 启停与冷启动测试

　　启停测试：模拟电堆从关闭到启动的过程，评估对催化剂和膜的冲击。

　　冷启动测试：评估电堆在低于冰点温度(如 -20°C)下的启动能力，是 PEMFC 商业化的重要挑战。

　　三、 诊断与机理研究测试

　　1. 电化学阻抗谱 (EIS - Electrochemical Impedance Spectroscopy)

　　目的：解析电堆内部各部分的阻抗，定位性能瓶颈。

　　方法：

　　在特定工作点(如 0.6 V)施加小振幅(5-10 mV)正弦扰动，扫描频率(10 kHz - 0.01 Hz)。

　　获取奈奎斯特图(Nyquist Plot)。

　　等效电路拟合(如 R(RQ)(RQ))：

　　高频区：欧姆电阻(RΩ，膜阻、接触阻)。

　　中频区：电荷转移电阻(Rct，电极反应动力学)。

　　低频区：传质阻抗(Warburg，气体扩散)。

　　2. 氢气泵/氢气交叉测试

　　目的：评估质子交换膜的完整性和氢气渗透率。

　　方法：

　　阳极通氢气，阴极通惰性气体(如 N₂)。

　　用电化学传感器或气相色谱检测阴极出口的氢气浓度。

　　计算氢气交叉率。

　　3. 水管理测试

　　目的：优化膜的水合状态，避免“干膜”(高阻)或“水淹”(传质阻)。

　　方法：

　　变更气体湿度、流量、背压。

　　监测进出口水含量(露点仪)、压差。

　　使用可视化透明电池观察液态水分布。

　　四、 环境与边界条件

　　测试性能高度依赖于操作条件，必须严格控制：

　　温度：直接影响反应速率、膜电导率、水状态。

　　气体压力：影响反应物分压和传质。

　　气体湿度：决定膜的水合程度。

　　气体流量与化学计量比：确保反应物供应充足。

　　背压：影响气体分压和排水能力。

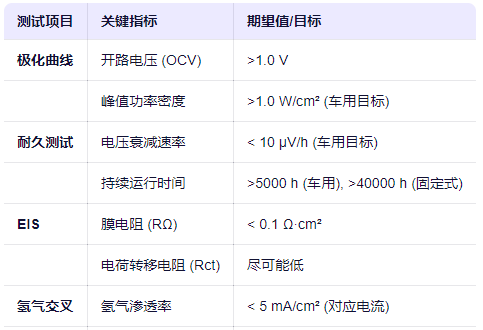

　　五、 关键性能指标汇总

　　六、 安全与注意事项

　　氢气安全：氢气易燃易爆，测试区域需通风良好，配备氢气传感器和防爆设备。

　　高温高压：操作时注意烫伤和高压风险。

　　系统密封：确保气体管路无泄漏。

　　数据采集：实时监控电压、温度、压力，防止过载或干涸。

　　预处理：新电堆需进行“活化”(Break-in)程序，使其性能稳定。
