郑州锂离子电池正极材料检测：钴酸锂材料检测项目与方法

　　钴酸锂材料的系统性检测涵盖成分、结构、物理特性及电化学性能等维度，具体检测项目与方法如下：

　　一、核心检测项目与标准

　　1. ‌成分分析‌

　　‌主含量检测‌：LiCoO₂纯度需≥99.2%(ICP-OES法)‌;

　　‌杂质控制‌：

　　动力电池级：Fe≤100ppm、Ni≤100ppm、Cu≤100ppm‌;

　　消费电池级：Fe≤300ppm、Ni≤1000ppm、Cu≤300ppm‌。

　　2. ‌晶体结构验证‌

　　‌X射线衍射(XRD)‌：

　　匹配JCPDS 75-0532标准谱图，层状结构完整性要求c/a轴比≥4.99‌;

　　检测α-NaFeO₂型层状结构特征峰(空间群R3̄m)‌。

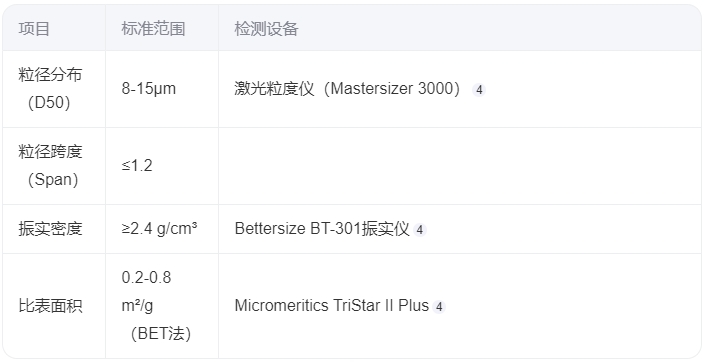

　　3. ‌物理性能测试

　　4. ‌电化学性能评估‌

　　‌首次放电比容量‌：≥145mAh/g(0.2C倍率)‌;

　　‌循环保持率‌：≥95%(100次循环后)‌;

　　‌压实密度验证‌：极片压实后无裂纹(180°对折测试)‌。

　　二、关键检测技术与设备

　　‌结构分析设备‌：

　　‌扫描电镜(SEM)‌：观测颗粒形貌与团聚状态(分辨率1.0nm)‌;

　　‌XRD仪‌：Rigaku SmartLab，扫描范围5°-90°(Cu靶Kα辐射)‌。

　　‌成分检测设备‌：

　　‌ICP-OES‌：PerkinElmer Avio 500，检出限0.1ppb‌;

　　‌AAS/ICP‌：金属杂质定量分析‌。

　　‌电化学测试系统‌：

　　CHI760E工作站，支持±10A恒流充放电，电压精度0.1mV‌。

　　三、检测流程规范

　　‌样品制备‌：

　　取样需保证代表性，避免局部污染;

　　前处理包括酸溶解(成分分析)、研磨过筛(粒度测试)‌。

　　‌环境控制‌：

　　温度25±5℃、湿度45%-75%，避免温湿度波动影响结果‌。

　　‌安全要求‌：

　　操作高电压样品(如4.45V改性材料)需防爆防护‌。

　　四、特殊材料检测要点

　　‌退役回收料‌：增加重金属溶出检测(如Co、Ni迁移量)‌;

　　‌高电压改性材料(>4.45V)‌：需验证高压循环稳定性与相变行为。
