常见且实用的电池电压检测方法

　　在充电过程中检测电池电压，是确保充电安全、判断充电状态(如是否充满、有无异常)的重要手段。无论是手机、电动车、储能系统还是实验室电池测试，都需要准确监测电压。下面是常见且实用的电池电压检测方法，适用于不同场景。

　　一、为什么充电时要检测电池电压?

　　判断充电阶段(恒流/恒压)

　　防止过充(避免电池损坏或起火)

　　估算电量(SOC，荷电状态)

　　监控电池健康(如内阻变化、单体不均衡)

　　实现智能充电控制(如BMS管理)

　　二、常用检测方法与工具

　　1. 使用万用表(基础、常用)

　　适用场景：

　　家庭用户检测手机、电动车、铅酸电池等

　　实验室初步测试

　　操作步骤：

　　将万用表调至直流电压档(DCV)，量程略高于电池电压(如锂电池选20V档)

　　红表笔接电池正极，黑表笔接负极

　　在充电过程中实时读取电压值

　　注意事项：

　　不要短路!表笔勿触碰金属外壳

　　测量时保持接触良好，避免虚接

　　充电电流较大时，测得的是端电压(含内阻压降)，略高于静置电压

　　2. 通过BMS(电池管理系统)读取

　　适用场景：

　　电动汽车、电动大巴、储能系统、无人机等带BMS的设备

　　原理：

　　BMS通过电压采样电路实时监测每个电芯或模组的电压，并通过CAN、RS485或蓝牙输出数据。

　　获取方式：

　　使用诊断仪或上位机软件读取BMS数据

　　查看仪表盘或APP显示的“单体z高/z低电压”、“总电压”、“SOC”等

　　优点：

　　可监测每节电芯电压(对锂电池安全至关重要)

　　实时性高，支持报警(如过压、欠压、压差过大)

　　可记录历史数据，用于分析

　　3. 使用专用电池检测仪或内阻仪

　　适用场景：

　　电动车维修店、电池回收站、售后服务

　　功能：

　　同时测量电压、内阻、容量估算

　　判断电池健康状态(SOH)

　　支持充电中实时监测

　　示例设备：

　　电动车电池综合测试仪(如YR1035)

　　锂电池内阻仪(带电压显示)

　　4. 数据采集系统(DAQ)+ 上位机(科研/生产)

　　适用场景：

　　电池研发、老化测试、充放电循环实验

　　系统组成：

　　高精度电压采集模块(如NI DAQ、Keysight数据记录仪)

　　分压电路或隔离放大器(用于高压电池组)

　　计算机+软件(LabVIEW、MATLAB、Python)实时显示和存储数据

　　优点：

　　精度高(可达0.1%以上)

　　多通道同步采集(可测上百节电芯)

　　自动生成曲线和报告

　　5. 充电器自带电压显示(便捷型)

　　适用场景：

　　电动自行车、小型储能电源

　　特点：

　　充电器带LED或LCD屏，直接显示输出电压

　　部分智能充电器可显示电池端电压

　　适合日常使用，但精度一般

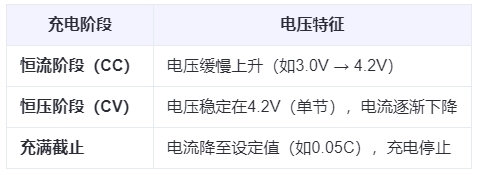

　　三、充电电压变化规律(以锂电池为例)

　　注意：若电压异常升高(如>4.3V)或不升反降，可能为电池故障!

　　四、安全注意事项

　　严禁短路：测量时表笔勿同时触碰正负极金属部分

　　高压电池需防护：动力电池(>60V)应由专业人员操作

　　避免高温环境测量：充电中电池发热，注意散热

　　建议使用带保险丝的测试线，提高安全性
