电解液水分含量的测定方法及其原理、步骤和注意事项

　　电解液水分含量的测定是电池制造、化工生产及材料科学等领域的关键质量控制指标，尤其是对锂离子电池电解液而言，微量水分(通常要求<20 ppm)会严重影响电化学性能和安全性。

　　1. 常用测定方法

　　(1)卡尔费休滴定法(Karl Fischer Titration)

　　原理：

　　基于卡尔费休反应，水与碘(I₂)、二氧化硫(SO₂)和有机碱(如咪唑)在甲醇溶液中定量反应，通过滴定终点判断水分含量。

　　反应式：

　　分类：

　　容量法：直接滴定，适用于水分含量较高(>100 ppm)的样品。

　　库仑法：电解产生I₂，适合痕量水分(0.1~100 ppm)，灵敏度更高。

　　步骤：

　　仪器校准：用纯水或标准水溶液校准滴定仪。

　　样品处理：

　　电解液需避免与空气接触(如使用密封注射器取样)。

　　对于含干扰物质(如还原性组分)的电解液，可改用醛酮专用卡尔费休试剂。

　　滴定：

　　将样品注入滴定池，仪器自动滴定至终点。

　　结果直接显示水分含量(ppm或%)。

　　优点：高灵敏度(库仑法检出限达0.1 ppm)、快速(5~10分钟)。

　　缺点：

　　需避免电解液中其他组分(如LiPF₆分解产物)与试剂反应导致误差。

　　试剂有毒，需严格防护。

　　(2)气相色谱法(Gas Chromatography, GC)

　　原理：

　　通过色谱柱分离水分和其他挥发性成分，氢火焰离子化检测器(FID)或热导检测器(TCD)定量。

　　步骤：

　　样品处理：用无水溶剂(如无水乙醇)稀释电解液，减少黏度干扰。

　　进样分析：顶空进样或直接进样，通过保留时间定性，峰面积定量。

　　标准曲线法：用已知浓度水标准溶液建立校准曲线。

　　优点：可同时分析多种挥发性组分。

　　缺点：

　　灵敏度较低(通常>50 ppm)，需高纯度载气。

　　水分易吸附在进样管路，需惰性化处理。

　　(3)红外光谱法(Infrared Spectroscopy, IR)

　　原理：

　　水分在近红外区(如1.94 μm或1.45 μm)有特征吸收峰，通过吸光度定量。

　　步骤：

　　建立模型：用标准样品建立水分含量与吸光度的线性关系。

　　样品测试：将电解液注入石英比色皿，扫描光谱并计算水分含量。

　　优点：无损、快速，适合在线监测。

　　缺点：

　　需精确控制温度和环境湿度。

　　电解液颜色或浑浊度可能干扰吸光度。

　　(4)露点法(Dew Point Method)

　　原理：

　　通过冷却镜面法测定气体中水蒸气凝结时的温度(露点)，换算为水分含量。

　　步骤：

　　气化样品：将电解液加热气化(需确保完全挥发且不分解)。

　　露点检测：测量气体露点，根据饱和水蒸气压力表计算水分浓度。

　　优点：无需化学试剂，适合气态样品。

　　缺点：

　　电解液高温气化可能分解(如LiPF₆遇热分解)。

　　设备复杂，应用场景受限。

　　2. 方法选择与注意事项

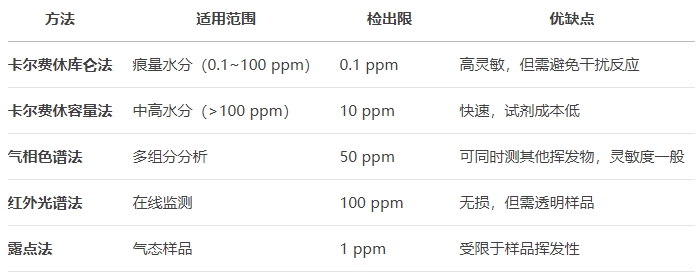

　　(1)方法对比

　　(2)关键注意事项

　　样品处理：

　　电解液易吸湿，取样需在干燥手套箱(露点<-40°C)中进行。

　　避免使用含水晶种(如玻璃容器)，推荐使用不锈钢或聚四氟乙烯工具。

　　干扰排除：

　　电解液中LiPF₆可能水解生成HF，需选择抗酸性卡尔费休试剂。

　　含碳酸酯溶剂的电解液可能参与卡尔费休反应，需验证试剂兼容性。

　　质量控制：

　　定期用标准水溶液(如1 mg/g水-甲醇溶液)校准仪器。

　　平行测定3次，计算相对标准偏差(RSD<5%为合格)。

　　3. 应用示例(锂离子电池电解液)

　　典型水分要求：<20 ppm(商业电解液)。

　　操作流程：

　　在手套箱中取1~2 mL电解液，注射注入卡尔费休滴定池。

　　选择库仑法模式，启动自动滴定。

　　记录结果，若水分超标需排查原料或工艺污染源(如溶剂脱水不彻底)。

　　4. 总结

　　首选方法：卡尔费休库仑法(痕量水分测定黄金标准)。

　　替代方案：气相色谱法(兼顾多组分分析)或红外光谱法(在线快速监测)。

　　避免误区：

　　电解液直接暴露空气会导致水分吸附，测试结果虚高。

　　未彻底排除干扰物质(如醇类、胺类)会干扰卡尔费休反应。
