负极材料检测的关键技术方法及其应用场景

　　负极材料检测是锂离子电池研发与生产的核心环节，涉及微观结构、化学成分、电化学性能等多维度分析。以下是负极材料检测的关键技术方法及其应用场景：

　　一、微观形貌与结构分析

　　扫描电子显微镜(SEM)

　　原理：利用电子束扫描样品表面，生成高分辨率形貌图像。

　　应用：

　　观察石墨片层排列、硅颗粒分散性。

　　检测表面裂纹、孔隙分布及包覆层均匀性(如碳包覆硅负极)。

　　分辨率：可达1 nm。

　　注意事项：需氩离子抛光处理样品以避免假象。

　　透射电子显微镜(TEM)

　　原理：高能电子束穿透超薄样品，分析内部晶体结构。

　　应用：

　　观察硅基负极的体积膨胀形变。

　　检测硬碳材料的无序微孔结构。

　　优势：可结合能谱(EDS)进行元素面分布分析。

　　二、晶体结构与成分表征

　　X射线衍射(XRD)

　　原理：通过布拉格衍射峰分析材料晶体结构。

　　应用：

　　计算石墨化度(如天然石墨的d002层间距)。

　　区分无定形碳与晶体碳(如硬碳 vs 石墨)。

　　数据指标：峰强度、半高宽(FWHM)反映结晶性。

　　拉曼光谱(Raman)

　　原理：检测材料分子振动模式，反映结构有序度。

　　应用：

　　碳材料分析：D峰(无序结构)与G峰(石墨化结构)强度比(ID/IG)。

　　硅基负极表面氧化层检测(如SiO₂特征峰)。

　　优点：无损、快速，适合产线抽检。

　　X射线光电子能谱(XPS)

　　原理：通过光电子能量分析表面元素化学态。

　　应用：

　　检测硅负极表面氧化程度(Si⁰、Si⁴+比例)。

　　分析SEI膜成分(如LiF、Li₂CO₃)。

　　深度分析：结合离子刻蚀，实现纵向成分分布检测。

　　三、成分与杂质检测

　　电感耦合等离子体光谱(ICP-OES/MS)

　　原理：高温等离子体激发元素特征光谱，定量分析。

　　应用：

　　检测金属杂质(Fe、Cu、Ni等，要求≤10 ppm)。

　　测定掺杂元素含量(如硬碳中的氮掺杂量)。

　　检出限：ppb级(ICP-MS更优)。

　　热重分析(TGA)

　　原理：测量样品质量随温度变化，分析组分比例。

　　应用：

　　量化粘结剂(如PVDF)残留量。

　　评估碳材料灰分含量(影响导电性)。

　　联用技术：TGA-DSC同步分析热效应。

　　四、孔隙与比表面积测试

　　BET比表面积分析

　　原理：通过气体吸附(如N₂)计算比表面积及孔径分布。

　　应用：

　　硬碳负极：微孔(<2 nm)占比与储锂容量的关系。

　　石墨负极：控制比表面积(1-5 m²/g)以减少副反应。

　　数据指标：Langmuir比表面积、孔径分布曲线。

　　压汞法(MIP)

　　原理：利用汞侵入孔隙的压力计算孔径大小。

　　应用：

　　测定大孔(>50 nm)分布，优化电解液浸润性。

　　评估硅碳负极的缓冲孔隙设计效果。

　　五、电化学性能测试

　　恒流充放电测试

　　原理：模拟电池充放电过程，记录容量与循环稳定性。

　　关键参数：

　　首次库仑效率(≥85%为合格)。

　　比容量(石墨：≥350 mAh/g;硅基：≥2000 mAh/g)。

　　循环寿命(如1000次容量保持率≥80%)。

　　测试条件：半电池(Li箔对电极)、电压窗口(0.01-2 V vs Li/Li⁺)。

　　电化学阻抗谱(EIS)

　　原理：施加不同频率交流电，分析阻抗响应。

　　应用：

　　量化界面阻抗(SEI膜电阻R_SEI)。

　　诊断锂离子扩散速率(Warburg阻抗)。

　　拟合模型：等效电路法(如R(QR)(QR))。

　　六、热稳定性与安全性评估

　　差示扫描量热(DSC)

　　原理：监测材料相变或分解时的热流变化。

　　应用：

　　测定石墨负极放热峰温度(>300℃为安全阈值)。

　　分析硅基负极与电解液反应的热失控风险。

　　绝热加速量热(ARC)

　　原理：模拟绝热环境下材料自热行为。

　　应用：

　　评估全电池中负极材料的热安全性。

　　优化热稳定添加剂(如陶瓷涂层)。

　　七、技术联用与创新趋势

　　原位检测技术

　　原位TEM/XRD：实时观测锂离子嵌入/脱出过程的结构演变。

　　原位拉曼：分析SEI膜动态形成机制。

　　AI与大数据驱动

　　高通量筛选：结合机器人自动化测试，加速材料开发。

　　机器学习模型：预测材料性能(如基于BET数据推算容量)。

　　绿色检测技术

　　超临界CO₂清洗：替代有机溶剂，减少环境污染。

　　无损检测：激光诱导击穿光谱(LIBS)快速筛查杂质。

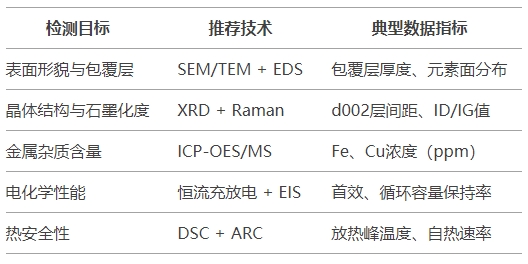

　　八、选择检测方法的依据
