软包电池充放电测试技术

　　软包电池(Pouch Cell)的充放电测试技术与圆柱或方形硬壳电池有显著区别。由于软包电池采用铝塑膜封装，机械强度低、易产气鼓包、且内部界面接触压力对性能影响极大，因此其测试技术不仅关注“电”，更高度耦合了“热”与“力”。

　　1. 核心测试技术架构：电 - 热 - 力耦合

　　软包电池测试必须遵循 “恒定压力约束下的电化学测试” 原则。

　　A. 恒压/恒力夹具技术 (Clamping Technology)

　　这是软包测试关键的技术环节，直接决定数据的真实性。

　　技术原理：在充放电过程中，锂离子嵌入/脱出会导致电极材料体积变化(呼吸效应)，引起电池厚度波动。若无外部约束，层间接触电阻增大，极化增加，容量和寿命数据将严重失真。

　　实现方式：

　　气动/液压恒压系统：通过气缸或液压缸对电池堆施加恒定压力(通常 0.1~0.5 MPa)，并允许随厚度变化自动跟随位移。

　　伺服电机恒力系统：高精度伺服控制，可模拟复杂的压力曲线(如随 SOC 变化的动态压力)。

　　刚性限位 vs. 柔性缓冲：测试中需配合硅胶垫或弹簧片，确保压力分布均匀，避免局部应力集中刺穿铝塑膜。

　　监测指标：实时记录厚度膨胀率(Swelling Ratio)和膨胀力(Swelling Force)。

　　B. 高精度充放电测试技术

　　多通道独立控制：每个通道独立闭环控制，避免串联测试中的木桶效应。

　　微电流检测能力：软包电池自放电小，需具备 nA 级漏电流检测能力，以评估 SEI 膜稳定性。

　　高速动态响应：针对动力电池，需支持高倍率(3C-6C)充放电及 HPPC(混合脉冲功率特性)测试，电压采样频率需达到 kHz 级以捕捉瞬时压降。

　　四线制接法 (Kelvin Connection)：消除测试线缆和极耳接触电阻的影响，确保电压测量精准。

　　C. 原位厚度/形变监测技术 (In-situ Thickness Monitoring)

　　激光测微计：非接触式实时测量电池中心及边缘厚度变化，精度可达 μm 级。

　　LVDT 位移传感器：接触式测量，集成在夹具中，同步记录充放电曲线与厚度变化曲线。

　　数据分析：关联 dQ/dV (微分容量) 与 dThickness/dV，分析不同电压平台下的相变体积膨胀，识别析锂风险(析锂通常伴随异常的厚度突增)。

　　D. 多维温度场监测技术

　　表面热电偶阵列：在电池大面布置多点(至少 3-5 点)，监测温度均匀性，防止局部过热。

　　红外热成像 (IR Thermal Imaging)：非接触全场测温，可视化展示软包电池在大倍率下的热点分布(通常极耳根部z热)。

　　嵌入式光纤光栅 (FBG)：在研发阶段，将光纤埋入电芯内部或极耳处，直接测量内部核心温度，解决表面测温滞后问题。

　　2. 典型测试流程与关键技术点

　　阶段一：化成与分容 (Formation & Grading)

　　小电流活化：采用 0.05C-0.1C 小电流充电，促进致密 SEI 膜形成。

　　高温老化筛选：45℃-60℃下静置或微电流充放电，加速暴露微短路和产气缺陷。

　　OCV 曲线拟合：通过开路电压曲线筛选一致性，剔除异常品。

　　阶段二：基础性能测试

　　容量测试：标准 CC-CV 充电，CC 放电。重点监控CV 阶段时长，过长可能暗示内阻大或副反应多。

　　倍率性能：阶梯式改变电流(0.2C -> 5C)，评估电压平台保持率。

　　技术难点：大倍率下软包极耳易发热熔断，需实时监控极耳温度。

　　循环寿命：长周期测试(500-2000+ 次)。

　　关键点：全程监控厚度累积膨胀。若循环后期厚度增加超过 15%-20%，通常判定为失效(即使容量未衰减至 80%)，因为过大的膨胀力会破坏模组结构。

　　阶段三：高级特性测试

　　HPPC (混合脉冲功率特性)：模拟车辆加减速，计算直流内阻 (DCR) 和可用功率窗口。

　　EIS (电化学阻抗谱)：在不同 SOC 和温度下进行交流阻抗扫描，解析欧姆内阻、SEI 膜阻抗和电荷转移阻抗的变化。

　　低温/高温测试：

　　低温 (-30℃)：重点检测充电析锂风险(通过电压曲线凹陷或充电后静置电压回升判断)。

　　高温 (60℃+)：重点监测产气速率和铝塑膜封边完整性。

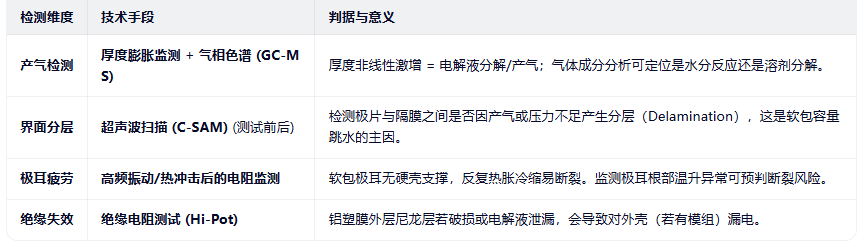

　　3. 软包电池特有的失效检测技术

　　在充放电测试中，需同步运行以下诊断技术：
