郑州电池检测机构：电池接触探针检测项目与方法

　　电池接触探针(Battery Contact Probe)是用于电池充放电测试、老化试验、产线分选及BMS校准的关键部件，通常由高导电弹性材料(如磷青铜、铍铜)制成，表面常镀金、镍、锡或银以提升导电性与耐腐蚀性。

　　检测项目与方法

　　1. 尺寸与形位公差

　　检测内容：

　　探针直径、长度、弹簧压缩行程

　　针尖曲率半径(影响接触面积)

　　同轴度、垂直度(影响对中性)

　　方法：

　　光学影像测量仪(2D/3D)

　　激光扫描共聚焦显微镜(高精度轮廓)

　　千分尺/塞规(快速现场检)

　　标准参考：

　　ISO 2768(未注公差)

　　客户图纸要求(通常±0.02 mm)

　　2. 接触电阻

　　原理：反映导电性能，过高会导致发热、压降

　　测试方法(依据 IEC 60512-2 / EIA-364-06)：

　　四线制毫欧表(如 Keithley 580)

　　条件：1 A DC 电流，稳定后读数

　　接触力：按实际使用载荷(如 1–5 N)

　　合格范围：

　　新品：≤ 30 mΩ(常见要求)

　　老化后：≤ 50–100 mΩ(依应用场景)

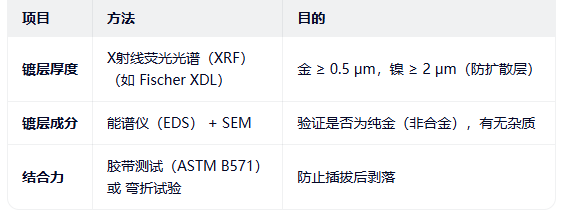

　　3. 镀层分析

　　注意：若镀层为“厚金+薄镍”，XRF需用多层模式校准。

　　4. 机械寿命测试

　　方法(依据 EIA-364-19)：

　　模拟实际工况，以 1–2 Hz 频率插拔;

　　记录 接触电阻随循环次数变化;

　　终点：电阻突增 >200% 或 物理损坏。

　　典型寿命要求：

　　消费电子：≥ 10,000 次

　　动力电池测试：≥ 50,000 次

　　5. 材料成分与硬度

　　基体材料验证：

　　火花直读光谱(OES)或 XRF → 确认是否为 C5191(磷青铜)或 C17200(铍铜)

　　硬度测试：

　　维氏硬度(HV)或 洛氏硬度(HR30T)

　　铍铜：≥ 360 HV;磷青铜：≥ 120 HV

　　6. 有害物质筛查(合规性)

　　RoHS 限用物质：

　　Pb、Cd、Hg、Cr⁶⁺、PBB、PBDE

　　方法：

　　XRF 初筛 → ICP-MS 精确测定(若超标)

　　标准：IEC 62321

      来源：网络
